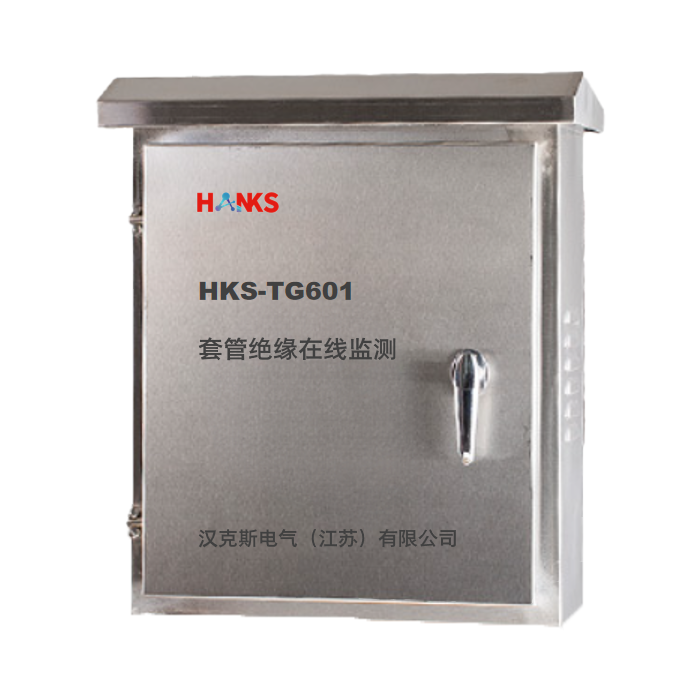

套管绝缘在线监测

▣ 产品概述

高压套管两端存在交流电压时， 绝缘体内部的介质会产生极化，固定电荷产生重新分布，或者正负电荷中心产生偏移。由于交流电的正负极性在不断的改变，这种电荷的重新 分布也在不停的进行，称为充放电过程。充放电过程是有电流流动的， 我们把这种电流称 为容性电流。理想状态下，容性电流流动只产生能量的转移， 而没有能量的损耗， 所以在这个过程中没有热量的产生。但实际的情况是，在电场的作用下绝缘体会将一部分电能不可逆转地变成热量而被损耗掉， 这种损耗称为介质损耗。如果介质损耗很大，由电能转变的热能就越多， 会使电介质温度升高，逐渐发热老化(发脆、分解等) 。如果温度不断上升，甚至可能将电介质熔化、烧焦， 丧失绝缘性能，导致热击穿。电介质损耗的大小是衡量绝缘性能的一项重要指标。变压器套管绝缘在线监测装置用于对主变三相套管的介损连 续测量。监测单元是将传感器和数据处理为一体化结构， 采用一匝穿芯式传感技术，对外输出的是数字量。

通过分析监测数据可及时发现变压器潜在的故障并为状态检修提供重要的数据依据， 为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运行检修人 员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔， 减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

▣ 技术参数
